五月丁香啪啪综合成人亚洲,亲胸揉胸膜下刺激娇喘午夜,亚洲卡一卡二卡三新区乱码,精品国产AV色欲果冻传媒

電機對絕緣漆的要求

電動機在使用時起動頻繁，空載轉(zhuǎn)速高，經(jīng)常會發(fā)生突加負(fù)載卡住，甚至堵轉(zhuǎn)的情況。用于特殊場合的電動機有時瞬時溫度可達(dá)200℃以上，同時在使用時還會引起劇烈振動，這種在高溫高轉(zhuǎn)速下產(chǎn)生的高離心力、劇烈振動和瞬時熱沖擊，對電動機電動機絕緣結(jié)構(gòu)提出了要耐振動、耐冷熱沖擊、耐高溫等要求，以保證電機的正常運行。

電機從繞制線圈開始，直到裝配出成品都牽涉到絕緣工藝。電機絕緣一直是電機生產(chǎn)中的重要環(huán)節(jié)。因此，絕緣處理工藝設(shè)計人員、工藝人員和操作人員，在選材料、工藝操作時都應(yīng)對這一環(huán)節(jié)引起足夠的重視。電機對絕緣漆的要求主要可參照下面幾個要求。

(1) 電性能

對電動機而言主要是漆的電氣強度（E）、絕緣電阻系數(shù)（ρv、ρs）二項指標(biāo)。對這二項指標(biāo)目前我國生產(chǎn)的絕緣漆都能滿足要求。

(2) 機械性能

對電動機而言，它受到振動力、冷熱沖擊力、旋轉(zhuǎn)離心力作用，瞬時溫升高。因此，它要求絕緣漆有良好的粘結(jié)力。特別是高溫下（如200℃或220℃）粘結(jié)力要強，材料本身熱變形溫度要高，能在高溫下保持足夠的沖擊強度和韌性，以保證電機運行時在激烈的機械應(yīng)力作用下安全工作并具有持久的壽命。

浸透性在浸漬漆方面是很重要的。滲透能力差的漆浸漬線圈極易造成深處無漆，使深處的其它絕緣材料的性能得不到改善，易造成弱點，而引起擊穿或縮短壽命。

 (3) 熱性能

電動機在工作時，隨著溫度上升高分子材料會產(chǎn)裂解、水解、氧化，因而使材料變硬發(fā)脆，以及出現(xiàn)裂紋等現(xiàn)象，導(dǎo)致絕緣電阻、電擊穿強度、機械強度降低，應(yīng)力變形等增大。因此提高絕緣材料耐熱性能，對保證電機安全運行、提高電機功率具有重要意義。

(4) 物理性能

要求粘度適中，以便滲透和適當(dāng)?shù)膾炱崃?；固體含量要大，盡可能降低溶劑的比例和揮發(fā)；吸水性??；色澤淺；漆膜耐冷熱沖擊性能好等。

(5) 化學(xué)性能

由于絕緣漆使用場合不同，須考慮耐濕熱氣候，耐溶劑及與其它絕緣材料的相容性能等。

(6) 工藝性能

由于電動機生產(chǎn)量大，要求浸漬定子時，絕緣漆固化速度要快，但要不能產(chǎn)生氣泡，這樣才能保證快節(jié)奏的生產(chǎn)。而固化速度和漆的儲存期是一對矛盾體，固化速度快，儲存期必定短，儲存期長，固化速度必定慢。為解決此矛盾，目前市場供應(yīng)的滴浸漆大部份都以漆基和固化劑分裝的雙組份形式供貨。使用時，雙組份按規(guī)定的比例混合后再使用，因些要求雙組份絕緣漆配制好后使用期長、滲透性好，但又要流失少，不對其它材料如銅線存在有害影響。

(7) 技術(shù)經(jīng)濟(jì)的合理性、先進(jìn)性

電動機是量大面廣的類同于家用電器類的產(chǎn)品，材料成本直接影響到產(chǎn)品價格。因此，在保證產(chǎn)品具有一定先進(jìn)性指標(biāo)下，必須考慮經(jīng)濟(jì)性，否則產(chǎn)品因其價高而缺乏競爭能力。

(8) 環(huán)保要求

近年來歐盟對中國出口的電動機材料，提出了限制使用有害化學(xué)物質(zhì)的RoHS指令，并要求強制執(zhí)行。

RoHS指令從2006年7月1日起執(zhí)行（歐盟TTI集團(tuán)決定提前到2005年12月31日），指投放于歐盟市場的新電子電氣設(shè)備中，以下六種有害物質(zhì)在產(chǎn)品中的含量應(yīng)符合以下要求：

Cd(鎘) < 100ppm

Pb(鉛) < 1000ppm

Hg（汞）< 1000ppm

Cr6+(六價鉻) < 1000ppm

PBB（聚溴聯(lián)苯）<1000ppm

PBDE（聚溴二苯醚）<1000ppm

這就要求絕緣漆制造廠家在原材料采購、生產(chǎn)流程等方面禁止混入以上六種有害物質(zhì)，并向用戶提供“合格聲明”和SGS測試報告。電機制造廠家在選用絕緣漆時應(yīng)向絕緣漆制造廠家索取“合格聲明”和SGS測試報告。

電機絕緣的性能評價

絕緣通?？煞譃闅怏w絕緣、液體絕緣和固體絕緣三類。在實際應(yīng)用中，固體絕緣仍是最為廣泛使用，且最為可靠的一種絕緣物質(zhì)。 有強電作用下，絕緣物質(zhì)可能被擊穿而喪失其絕緣性能。在上述三種絕緣物質(zhì)中，氣體絕緣物質(zhì)被擊穿后，一旦去掉外界因素（強電場）后即可自行恢復(fù)其固有的電氣絕緣性能；而固體絕緣物質(zhì)被擊穿以后，則不可逆地完全喪失了其電氣絕緣性能。因此，電氣線路與設(shè)備的絕緣選擇必須與電壓等級相配合，而且須與使用環(huán)境及運行條件相適應(yīng)，以保證絕緣的安全作用。

各種線路與設(shè)備在不同條件下所應(yīng)具備的絕緣電阻大致如下：一般情況下，新裝或大修后的低壓不應(yīng)低于0.5Ω；運行中的低壓線路與設(shè)備，其絕緣電阻不應(yīng)低于1000Ω/V；在潮濕場合下的設(shè)備與線路，其絕緣電阻不應(yīng)低于500Ω/V；控制線中的絕緣電阻一般不應(yīng)低于1MΩ，而高壓線路與設(shè)備的絕緣電阻一般不應(yīng)低于1000MΩ。

在電機中，絕緣材料是最為薄弱的環(huán)節(jié)。絕緣材料尤其容易受到各種影響而加速老化并損壞。一般，我們從下面幾方面對電機絕緣性能進(jìn)行評價。

(1) 絕緣等級

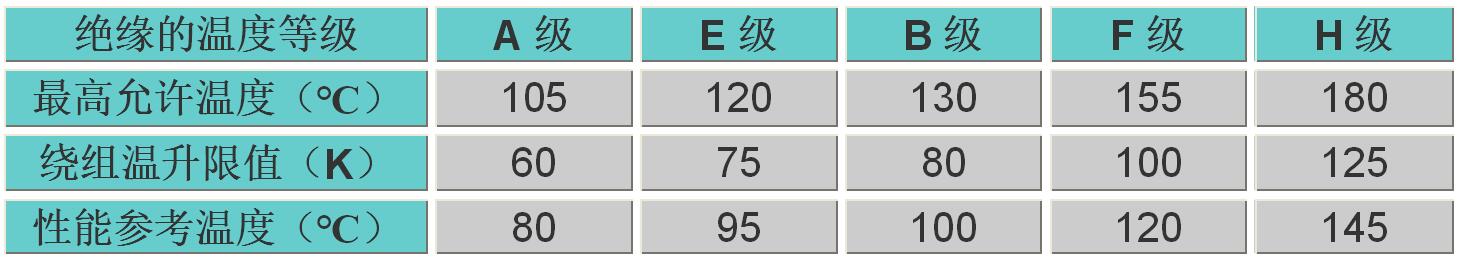

電動機的絕緣等級是指其所用絕緣材料的耐熱等級，分A、E、B、F、H級。允許溫升是指電動機的溫度與周圍環(huán)境溫度相比升高的限度。

(2) 耐熱等級

在電工產(chǎn)品上標(biāo)明的耐熱等級，通常表示該產(chǎn)品在額定負(fù)載和規(guī)定的其他條件下達(dá)到預(yù)期使用期時能承受的最高溫度。因此，F(xiàn)級絕緣說明的是該發(fā)電機采用的絕緣耐熱溫度為155℃。使用者在電動機工作時應(yīng)該保證不使電動機的絕緣材料超過該溫度才能保證電動機正常工作。

 (3) 耐壓試驗

分為匝間耐壓和對地耐壓。為了安全，防止擊穿。耐壓試驗，一般要求是額定電壓的1.2～1.5倍，持續(xù)通電N小時，要沒事。瞬時耐高壓是要求2.5倍。

(4) 絕緣電阻

加直流電壓于電介質(zhì)，經(jīng)過一定時間極化過程結(jié)束后，流過電介質(zhì)的泄漏電流對應(yīng)的電阻稱絕緣電阻。當(dāng)受熱和受潮時，絕緣材料便老化。其絕緣電阻便降低，從而造成電器設(shè)備漏電或短路事故的發(fā)生。為了避免事故發(fā)生，就要求經(jīng)常測量各種電器設(shè)備的絕緣電阻。判斷其絕緣程度是否滿足設(shè)備需要。普通電阻的測量通常有低電壓下測量和高電壓下測量兩種方式。而絕緣電阻由于一般數(shù)值較高（一般為兆歐級）。

兆歐表是測量絕緣電阻最常用的儀表。它在測量絕緣電阻時本身就有高電壓電源，這就是它與測電阻儀表的不同之處。用兆歐表測量線路的絕緣電阻和電動機的絕緣電阻一般認(rèn)為2兆就是絕緣的，也可以看用電器上標(biāo)的絕緣等級，再查表就行了。一般說，低壓上，我們要求線路和新修電動機的絕緣電阻應(yīng)該在0.5兆歐以上。一般用兆歐表測量電動機的絕緣電阻值，要測量每兩相繞組和每相繞組與機殼之間的絕緣電阻值，以判斷電動機的絕緣性能好壞。

(5) 老化試驗

電機在工作時，受到多種因素(如溫度、電和機械的應(yīng)力、振動、有害氣體、化學(xué)物質(zhì)、潮濕、灰塵和輻照等)的影響，隨著溫度上升高分子材料會裂解、水解、氧化，因而使材料變硬發(fā)脆，以及出現(xiàn)裂紋等現(xiàn)象，導(dǎo)致絕緣電阻、電擊穿強度、機械強度降低，應(yīng)力變形增大等，因此提高絕緣材料耐熱性能，對保證電機安全運行、提高電機輸出功率具有重要意義。
